1、產品介紹

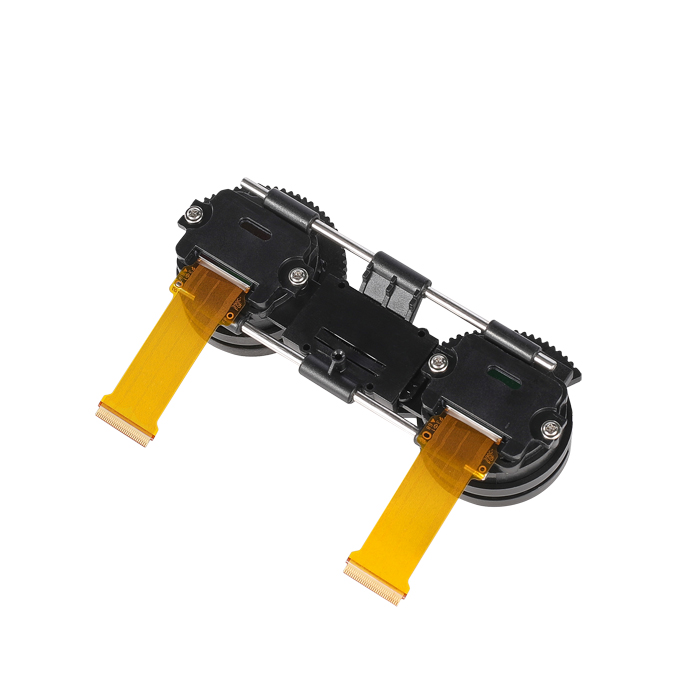

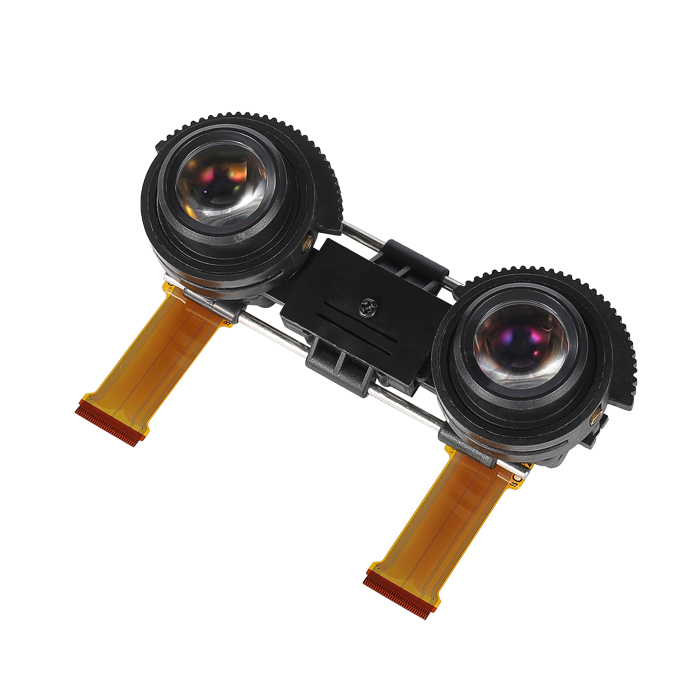

0.39顯示模組由2片SONYECX334AF微型顯示器和配套的光學系統組成，結構緊湊，體積小巧，視場角大，顯示分辨率為1024*768，放大后的畫面成像清晰，可以方便地應用到客戶的產品開發設計中。該顯示模組的主要應用領域包括：FPV眼鏡、觀影眼鏡、AV/VR眼鏡、消防頭盔、便攜式夜視儀、醫療設備、紅外熱成像儀，激光瞄準器、游戲頭盔、智能機器人、計算機成像系統、遠程教育系統等。

2、產品規格

0.39顯示模組的規格如下：

液晶模組      SONYECX334AF（OLED）

分辨率       1024*768

視場角       38度

出瞳距離      16.5mm

出瞳直徑      7mm

IPD        58.0～68.0 mm

尺寸（長×寬×高 mm）  IPD最小時：99.0×30.8×34.1

IPD最大時：109.0×30.8×34.1

重量       31.2g

工作溫度      -10～70 ℃

存儲溫度      -30～80 ℃

3、驅動電路板

039顯示模組配套的驅動電路板規格如下

輸入信號      CBVS:支持PAL和NTSC

VGA:支持720P和1080P

接口方式      12Pin 0.5mm間距FPC排插

工作電壓      DC5V

功耗       450mW@5.0V

工作溫度      -10～70 ℃

儲存溫度      -30～80 ℃

結構尺寸(長×寬×高)   上下板結構，37.0×27.7×7.8mm

可以根據客戶的要求定制雙目或者單目的驅動電路板，輸入信號支持CBVS、VGA、HDMI和TYPEC，輸入分辨率支持從640*480到1920*1080。

4、光學系統

可以根據客戶的要求定制不同參數的光學系統。
